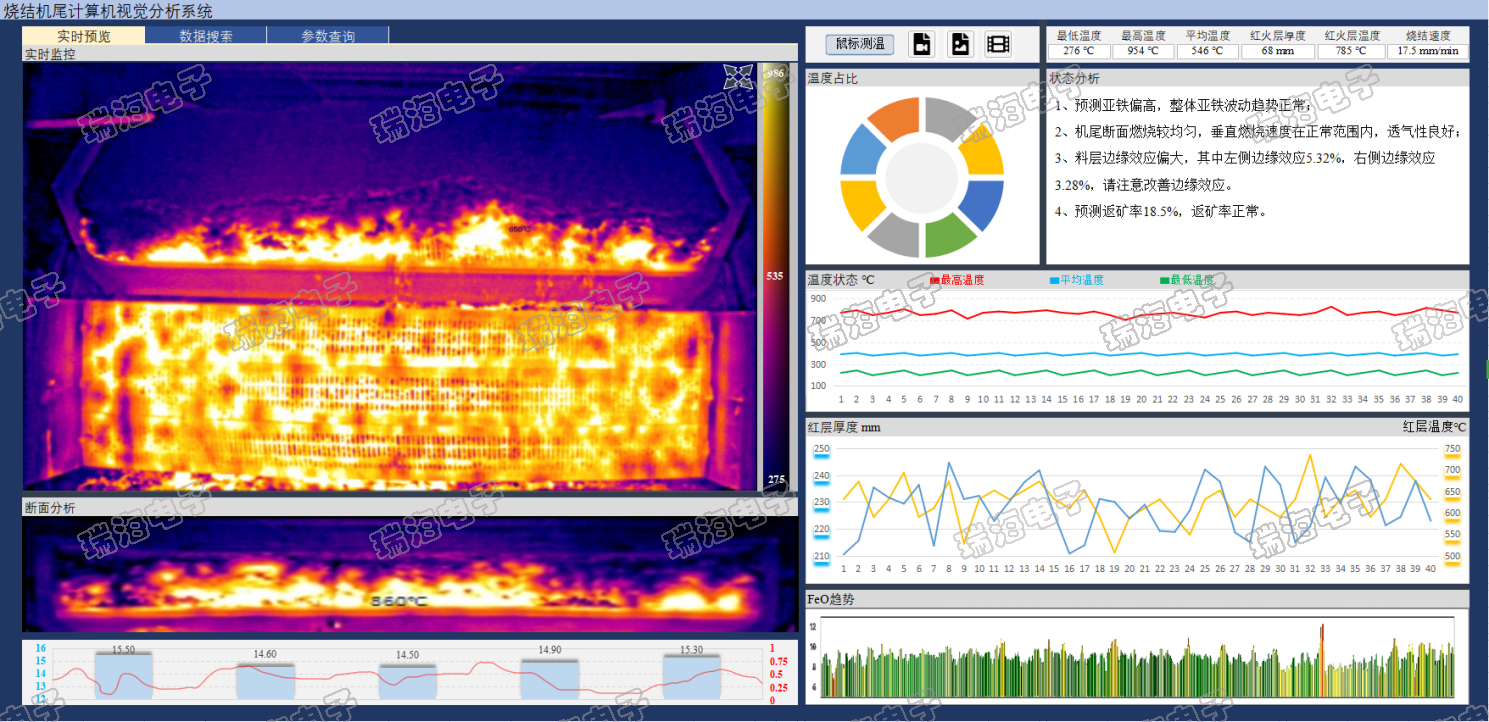

烧结机的机尾是烧结过程的终结点，也是ZUI主要的观测窗口之一。长期以来，由于缺乏有效的检测手段，需要通过人工凭经验现场观察机尾烧结矿断面的形态、燃烧状态以及烧结矿质量的变化情况。随着机器视觉技术以及无线测温技术的发展，借助高温热像仪，实时获取机尾断面的红外图像信息，提取出断面图像中包含的工艺信息，结合烧结理论知识，对烧结的质量进行评价，进而对生产控制参数进行指导调节是可行的.

系统主要功能如下：

1）温度场分析功能

① 全视景分析特征图像中RENHE纵向线及横向线的温度分布；

② 全视景分析RENHE选中点的温度，RENHE选中区域的温度分析结果；

③ 烧结矿床断面ZUI高温度分布状态分析；

④ 烧结矿床宽度方向上等间距的纵向温度分布状态；

⑤ 红热带分布状态分析及显示。

2）烧透程度定义及分析

① 定义料层的烧透指数，并实时分析监测；

② 统计分析当前一段时间的烧透指数，绘制烧透指数的趋势曲线。

3）宽度方向料床均匀性分析

①定义均匀性的定量表示方法并实时分析监测；

②统计分析宽度上各区域的布料状态变化趋势。

烧结矿质量指标变化趋势在线推断模块提取烧结矿床断面特征图像中表征烧结矿质量指标的图像特征，采取有效、实用的数据压缩和特征优选方法进行数据降维处理；并以此为基础，建立烧结矿FeO含量变化趋势在线推断模型，进行烧结矿质量指标变化趋势的在线识别和分析，为烧结过程的能量及烧结矿质量控制，及时提供科学的基础信息。

（1）感应波长：8μm～14μm

（2）ZUI大帧频：50Hz

（3）探测器类型：非制冷焦平面

（4）工作温度：0～80℃

（5）测温范围：+40℃～+1600℃

（6）测量精度：ZUI大偏差全量范围内≦2％

（7）数据接口：以太网，具备IP67的防护能力,防护等级：IP66
